欢迎使用福建省泉州恒通数码有限公司的产品，该系列产品为机架式电源，是我司最新自主研发的一款高端出口型产品适用于大型项目集中及部分集中供电项目，标准化单独保护输出接口，单路最大保护输出电流2.5A，可多路并接使用，传输距离最远可达120米，产品使用起来方便、稳定、美观，适合枪机、红外摄像机、半球摄像机、监听器等多种终端，是商场、酒店、学校、小区、银行、监狱等安防项目首选高集成化项目产品。

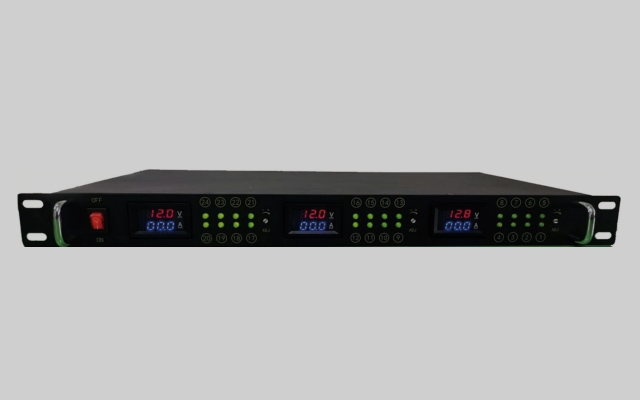

HT-SDPS-D12/24/I/N (P2)
恒通机架式集中电源
● 标准1U工业机箱外形，方便安装于19英寸标准机架安装。
● 外置分区调压，外置分区电流电压显示。
● 采用高效、符合绿色环保要求的开关电源电路结构。
● 总450W(12V/37.5A)输出功率。
● 纹波小保障摄像机视频信号输出更稳定，图像更清晰。
● 每路具有电子短路保护功能。
● 采用高效谐振拓扑电路设计效率高达90%。
● 电源保护功能:过压保护OVP、过载保护、短路保护。
● 产品采用严格工艺进行生产，出厂100%老化和全功能测试。
| 输入参数 | 输入电压范围 | 180V~264Vac | 输入电压为单相电压并有可靠的接地线 |
| 输入电压频率 | 47~53Hz | 适用于220-238V电压 | |
| 浪涌电流A | 50A max | 在环境温度为25°C时启动电源其浪涌电流不可超过50A | |
| 转换效率 | ≥90% | 产品采用谐振拓扑电路设计转换效率≥90% | |
| 功率因数 | ≥0.5 | 本机电源不带功率因数校正电路(PFC) | |
| 待机功耗 | ≤1W | 产品在不接负载时所消耗的功率要小于1W(输入电压为230V) | |
| 启动、上升时间 | 100ms/25ms | 产品启动时间<100ms，输入电压上升时间<25ms | |
| 保持时间 | 2ms | 在标准230V输入时其保持时间≥2ms | |
| 输出参数 | 输出电压 | 12V | 出厂时分路端标准电压为12.2V~12.4V |
| 输出电压调节范围 | 12V~14V | 调节前面板旋钮，输出电压可调在12V~14V | |
| 输出电流 | 37.5A | 输出电流37.5A | |
| 输出功率 | 450W | 总输出功率450W | |
| 峰值输出功率 | 37.5A/450W | 峰值输出功率为450W，持续时间为1分钟，相临两个峰值间隔时间为5分钟 | |
| 电压纹波 | ≤200mVp-p | 测试纹波时在电子负载输入端并接一个10U的电解电容和一个0.1U瓷片电容 | |
| 电压调整率 | < ± 1% | 在满载状态下输入电压从180-264V之间变化时输出电压的变化率< ± 1% | |
| 负载调整率 | < ± 3% | 在标称输入电压下负载从0~100%之间变化时输出电压的变化率< ± 3% | |
| LED指示 | 每分路都具有单独绿色LED指示，当分路出现故障或负载短路时LED不亮 | ||
| 电压检测显示 | 最多支持三个分区显示当前输出电压值 | ||
| 电流检测显示 | 最多支持三个分区显示当前负载使用电流值 | ||
| 保护功能 | 输出限流 | <37.5A | 当负载超出规格时，本机限流电路会将总输出电流限制在37.5A以内 |
| 过压保护OVP | 14V~15V | 过压时电源停止工作保护负载的安全，当过压故障排除后电源自动恢复正常工作 | |
| 短路保护 | 分路独立保护 | 当某一组负载短路时该组保护电路动作不会影响其它分路正常输出 | |
| 环境参数 | 工作温度/湿度 | 温度：-10℃~+40C；湿度：20%~80% RH | |
| 存储温度/湿度 | 温度：-20℃~+70C；湿度：10%~90% RH | ||
| 耐压测试 | 3000V | 测试条件为:输入-输出可以承受AC3KV/60秒的测试 | |
| 绝缘阻抗 | >20MQ | 在标准500VDC下，输入电路与输出电路间的绝缘阻抗>20MQ | |
| 雷击电压测试标准 | IEC61000-4-5跟GB17626.5 的标准，10KA 8/20μs 的等级防护，共模>4KV、差模>6KV | ||
| MTBF | 50000小时 | 在环境温度为25°C下电源的MTBF时间为50000小时，MIL-HDBK-217F（25） | |
| 产品尺寸 | 外形尺寸 | L440mm*W250mm*H44mm(P2) | |
